產品綜述：

該自然散熱通信用微基站交流電源小系統采用先進的數字化控制技術，集防雷、直流限流、尖峰浪涌吸收、周全的自動保護、無人值守、智能遠程監控等多種功能為一體化自然散熱電源模塊，是新一代智能環保型逆變電源系統。

產品應用：

● 小微基站

● 燈桿站

● 邊際站

● 室內分布系統

● 室外拉遠站

● 普通備用場景

產品特點：

● 寬廣的交流輸入范圍，避免頻繁地切換至電池供電，延長電池使用壽命，減少更換電池的成本；

● 鋁合金外殼自帶散熱片，自然散熱；

● 高效率，節能,該模塊電源在電池模式下效率高達90%以上,市電模式效率98%以上；

● 完善的保護功能，具有電池過欠壓保護、輸出過壓保護、輸出欠壓告警、輸出短路、過溫等保護功能；

● 電恢復正常后能自動開機且對電池進行充電，這樣有效地保護電池、延長電池壽命,可配置鉛酸電池，也可以配置鐵鋰電池；

● 智能通訊接口，標準RS232通信接口，通過監控軟件，可以直接遠程在線調試并監控電源系統的運行，簡化了網絡管理工作，并提高系統的可靠性；

● 干接點通訊接口，含市電斷電、電池低、系統告警接口。

產品原理：

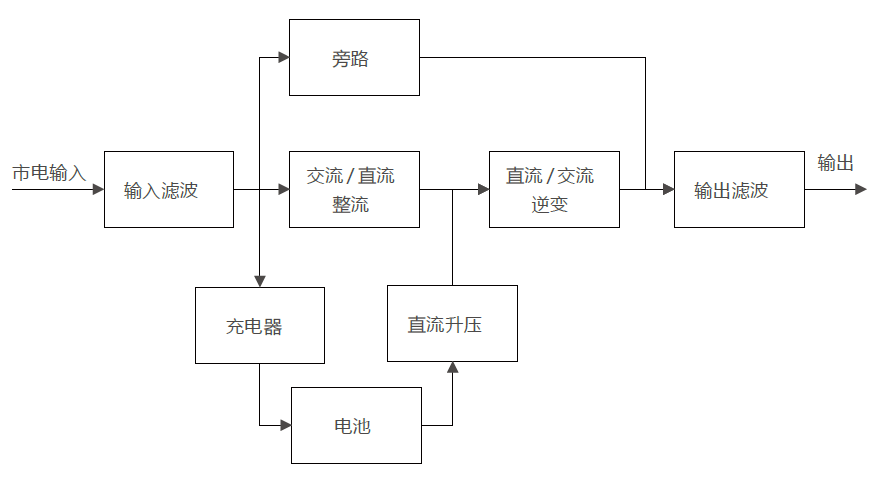

整個系統的原理框圖如下所示：

市電正常時，直接通過旁路給交流負載供電，同時通過整流環節給電池充電；當市電異常時，先由電池側通過DC/DC直流升壓，再經過逆變環節將直流電壓逆變輸出成220VAC/50Hz優質的正弦交流供電給負載，輸出功率為2KVA。內含整流模塊、下電保護裝置為可選包，滿足用戶多方面需求。設備具有電池過欠壓保護，輸出過壓保護、輸出欠壓告警、輸出短路、過溫等保護功能?？赏ㄟ^RS232通信把信息上報。電源設備專為通信設計，支持室內外壁掛抱桿安裝。

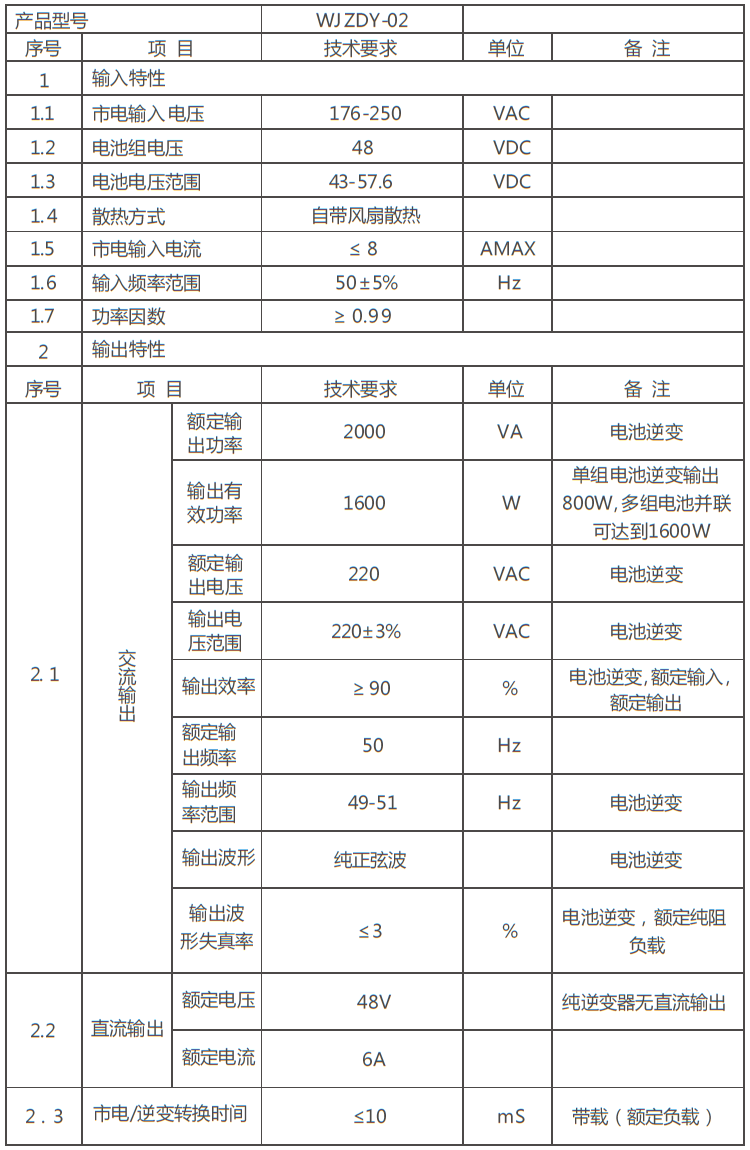

產品電氣特性：

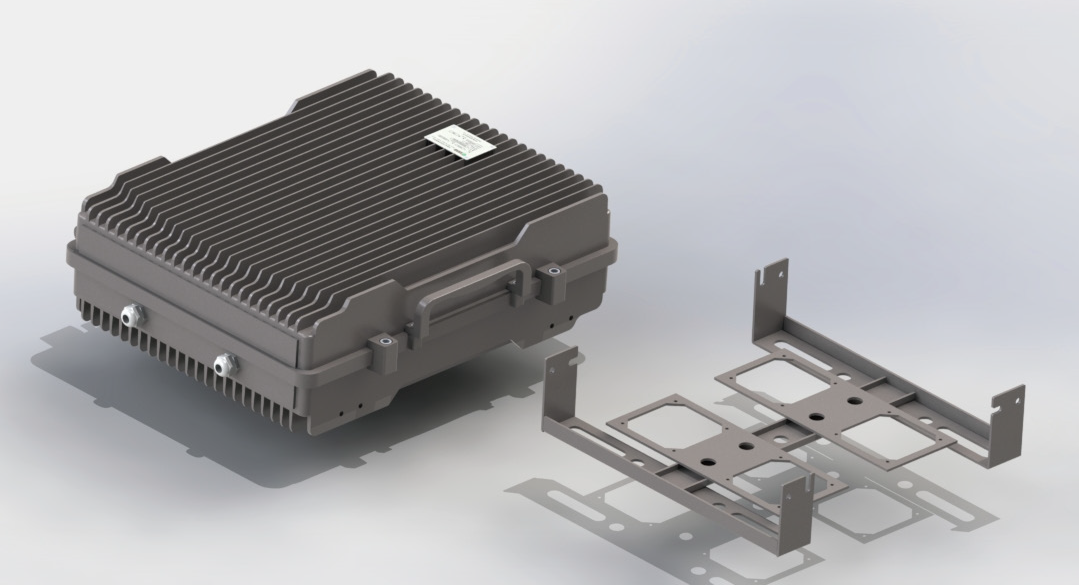

產品安裝：
