產品綜述：

智慧基站能源管理系統是多通道在線式全自動電池性能測試和監控系統，可完成對電池組電壓、組電流、單體電池電壓、單體電池內阻、電池環境溫度等監測和告警功能。

設計特點:

越來越多的基站建在偏遠的郊外、公路的兩側、高山的頂上，有些基站使用農電、小水電或是借用礦山的工業用電，經常出現電壓異常波動、停電等故障，使得基站的供電容量和供電質量都無法保證，市電的可用度非常低，給基站設備的維護造成了很大的困難。智慧基站能源管理系統的設計解決了現有通信基站以下問題：

◆ 能耗居高不下，環保壓力不斷增大；

◆ 實時監控程度低，人工維護成本高；

◆ 現有站點基礎數據不足，無法精準判定斷電后的后備保障能力；

◆ 專業人工維護人員不足，因斷站導致客戶投訴現象呈上升趨勢。

技術參數:

● 工作電源：DC48V

● 單體電壓測量范圍：0.5V～16V

● 單體電壓測量精度：≤±10mV

● 電池組電壓測量精度：≤±0.5%

● 充放電電流測量精度：≤±100mA

● 電流測量范圍：±100A

● 環境溫度測量范圍：-55℃～100℃

● 環境溫度測量精度：≤±1℃

● 最大功耗：≤24W

● 內部通訊端口：RS485

● 外部通訊端口：RS485/RS232(可配以太網口)或無線 3G 傳輸

● 運行方式：連續運行，自動巡檢

● 外形尺寸（高*寬*深）：500mm * 400mm * 200mm

工作環境:

● 環境溫度：﹣10～50℃

● 海拔高度：2500m 以下

● 貯存條件：-25℃～60℃

● 相對濕度：≤90%

● 安裝地點：室內

平臺監控:

機房運行管理可以滿足通過地圖進行整體性展示，地圖建議采用百度或高德，同時要求能夠清晰展現告警信息，并可以與列表進行互動交互，即方便管理人員整體掌握區域性機房運行狀態，也方便運營人員查找具體機房的詳細運行信息，供運營分析。同時對于通過系統節電的經濟效益，需要在系統界面上有一定的體現，方便系統的社會價值呈現。

智慧基站優勢:

（1）實現三大功能
節能——降低基站能耗；
監控——對電池運行質態進行實時監控，具備預警功能；
安全——平臺、手機APP實時對基站蓄電池跟蹤，追溯失竊電池行蹤。

（2）通過WEB與移動客戶端方便運維人員遠程控制管理，電池參數監測功能，并利用峰谷時段電價差，進行分時充放電節能化管理；在減輕運維人員工作壓力、降低維護成本的同時也最大限度的縮短了電池的故障排除時間，以及能源的節省。提高排障工作效率。節約隱性成本。
①可以遠程監測電池SOC（荷電態）SOH（電池健康）。
②可以遠程監測電池剩余容量，預估備電時長。
③可以主動收集告警信息，提高排障工作效率，節約隱性成本。
④可以利用峰谷時段電價差，進行分時充放電節能化管理。
機房運行管理可以滿足通過地圖進行整體性展示，同時能夠清晰展現告警信息，并可以與列表進行互動交互，既方便管理人員整體掌握區域性機房運行狀態，也方便運營人員查找具體機房的詳細運行信息，供運營分析。同時通過系統節電的經濟效益在系統界面上有明確體現，方便系統的社會價值呈現。

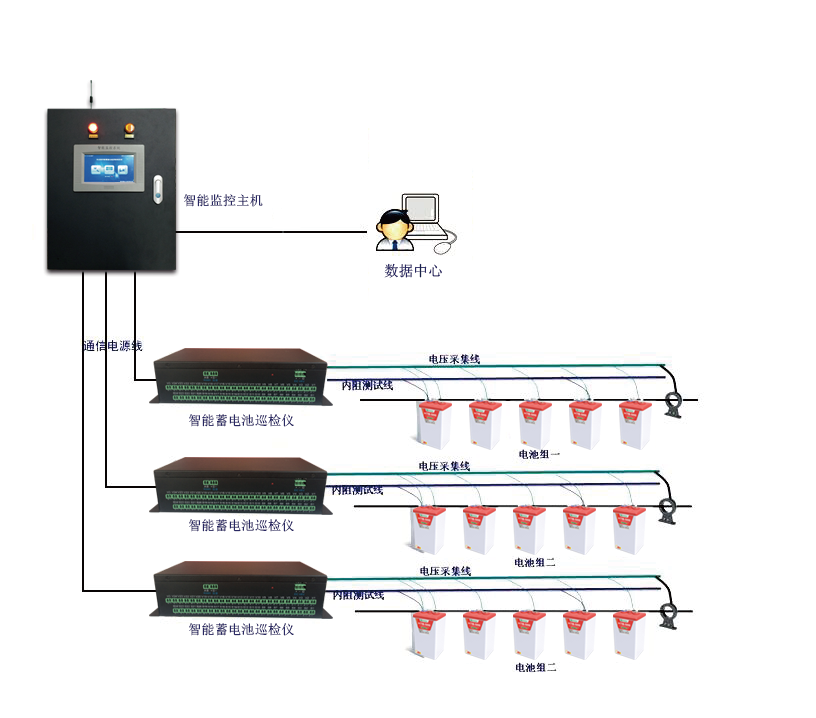

示意圖：

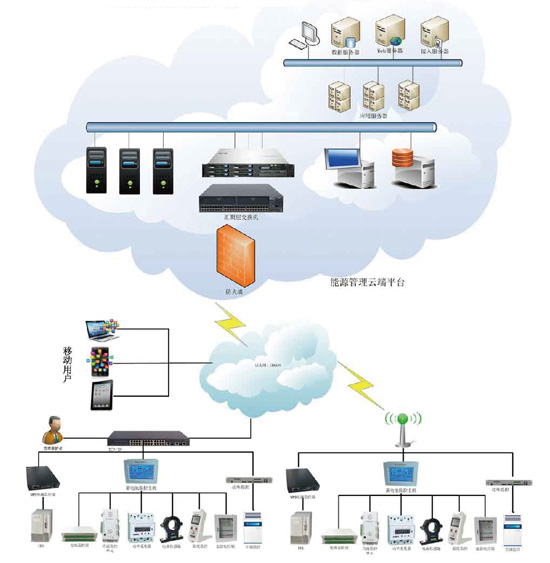

系統構架:

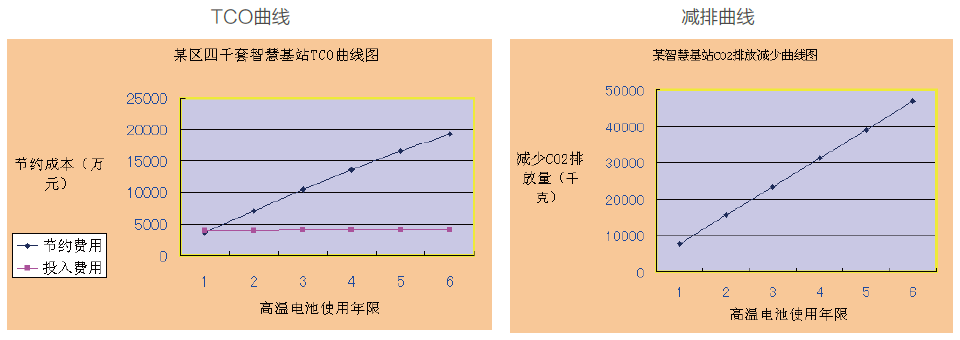

性能曲線圖:
